Дизельный электроагрегат АД 100 (100 кВт) ЯМЗ-238М2, ММЗ Д-266.4, ЯМЗ-5348-120, CUMMINS 6BTAA5.9-G2

АД-100С-Т400 (ЯМЗ-238) купить с доставкой по России, Казахстану, Азербайджану, Узбекистану, Белоруссии, Грузии, Армении, Киргизии, Туркменистану и Таджикистану

 Запрос ТКП технико-коммерческого предложения на поставку электроагрегата АД-100 ЯМЗ-238, ЯМЗ-5348-120, CUMMINS 6BTAA5.9-G2, ММЗ Д-266.4 российского производства

Условия поставки и порядок расчетов:

• предоплата 30% от общей суммы товара, для принятия заказа в производство
• окончательный расчет - доплата 70% производится по факту готовности дизель-генераторной установки 100 кВт к отгрузке
• срок отгрузки дизель-генераторной установки 100 кВт от 2-х до 15-ти дней в зависимости от исполнения агрегата
• гарантийный срок эксплуатации дизель-генераторной установки 100 кВт составляет 18 месяцев с момента продажи или 12 месяцев с момента ввода в эксплуатацию или 3000 моточасов в зависимости от того, что наступит ранее.

Купить АДРя100С-Т400-1РГХНЭ (2РГТНЭ) дизельный генератор 100 кВт (125 кВА) по выгодной цене у компании Дизель-Систем вы можете используя наши преимущества:

• простота подбора;
• выполнение заказа в короткие сроки;
• выгодные условия оплаты;
• оперативная доставка;
• пусконаладочная работа;
• большой ассортимент видов исполнения;
• цвет RAL по согласованию с заказчиком;
• приемлимая цена;
• гарантийный срок 18 месяцев или 3000 м/ч

• купить электрогенератор 100 кВт (125 кВА) в Лизинг
• калькулятор лизинга (расчет платежей по лизингу)
• перейти к спецификации на блок-контейнер для АД-100

Техническое обслуживание ТО (ЕО, ТО-0, ТО-1, ТО-2, СО):

• регламент технического обслуживания генераторов (ТО) и рекомендации

Дизельная электростанция АД 100 ЯМЗ, ММЗ, CUMMINS:

• АД 100 (ДЭС 100) – дизельная электростанция с номинальным напряжением 400 В, вырабатывающая ток силой 180А и мощностью 100 кВт. В основе положен двигатель ЯМЗ 238М2-45 (или аналоги ЯМЗ-236М2-65, ЯМЗ-236БИ, ММЗ Д 266.4, ЯМЗ-5348-120, CUMMINS 6BTAA5.9-G2). Электростанция работает на дизельном топливе, для чего предусмотрен встроенный бак на 200 литров. Наличие топливных фильтров увеличивает ресурс работы оборудования и защищает рабочую систему от преждевременного износа. Автоматическая система охлаждения автономно работает, поэтому ДЭС 100 не подвержена перегреву и выходу из строя.

Применение электростанции АД 100:

• Дизельная электростанция 100 кВт (125 кВА) разработана для организации постоянного или резервного электропитания на различных объектах жилого, строительного, производственного назначения. Устройство является источником трехфазного тока (частота 50 Гц).
• При своих небольших габаритах АД 100 может использоваться в любом населенном пункте, удаленном от электромагистрали, в качестве основного автономного источника тока. Для школ, банков, больниц, магазинов, административных центров и других учреждений, где нельзя допустить перебоев или отсутствия электроснабжения, данная электростанция выполняет функции вспомогательного (резервного) источника электричества.

Эксплуатационные особенности АД 100

По своим техническим характеристикам и эксплуатационным качествам эта электростанция является наиболее популярной, так как:

• генератор синхронный необслуживаемый;
• двигатель дизельный ремонтопригодный (ремкомплекты и запчасти недорогие и есть в продаже);
• глушитель делает работу оборудования более тихим, комфортным;
• удобное управление (панель управления первой степени автоматизации).

По способу управления АД 100 может быть:

• ручным – модели электростанций выпускаются на базе контроллеров;
• автоматическим – автозапуск на базе управления второй степени автоматизации.

Технические характеристики отвечают требованиям ГОСТ Р 53174-2008. Оборудование прошло сертификацию, предоставляются все необходимые документы.

• Дизель-генератор 100 кВт (ЯМЗ-238) ДЭС 100 (ДГУ-100) может быть поставлен как открытого типа в базовой раме, так и дополнен вспомогательным оборудованием: кожухом (капотом), защитным контейнером от внешнего воздействия, непогоды, а также с передвижной функцией (с салазками или на шасси в качестве прицепа). В зависимости от цели использования в нашей компании заказ можно сделать на стационарный или передвижной генератор тока. Для долговечной работы рекомендуем воспользоваться сервисным обслуживанием агрегата от нашей компании.

Электроагрегат дизельный АД100С-Т400-Р комплектации -11, -12, -13, -14, -15:

• АД100С-Т400-Р двигатель ЯМЗ-238М2-45, ЯМЗ-236М2-65, ЯМЗ-5348-10, "Автодизель" (ЯМЗ)
• АД-100.0010002-11 генератор LSA 44.2 S7 C6/4 "Leroy Somer", Франция
• АД-100.0010002-12 генератор БГ-100М-4У2 М2503 "Баранчинский электромеханический завод", РФ
• АД-100.0010002-13 генератор UCI274E Stamford "Cummins Inc", Великобритания
• АД-100.0010002-14 генератор MJB 225 LA4 "Marelli Motori", Италия
• АД-100.0010002-15 генератор Pro 22M E/4 YaMZ ”Linz Electric”, Италия

Дизельные электростанции ЯМЗ 100 кВт (125 кВА) - основные узлы:

• На современных дизель-генераторах (дизельных электростанциях) применяются четырехтактные двигатели с жидкостным охлаждением
• На дизель-генераторах (дизельных электростанциях) применяются необслуживаемые генераторы переменного тока.
• Топливный бак дизель-генератора, установлен на раме и оборудован топливным фильтром.
• Система охлаждения двигателя дизельной электростанции состоит из радиатора, вентилятора, насоса системы охлаждения и термостата. Генератор имеет собственный охлаждающий вентилятор
• Дизельные электростанции поставляются с глушителями. Для улучшения шумоподавления используются системы из нескольких глушителей.
• Для запуска дизель-генератора и питания систем управления дизельных электростанций используются аккумуляторные батареи напряжением 24 V
• Для подзарядки аккумуляторов во время работы дизель-генератора на силовом агрегате установлен зарядный генератор.
• Для зарядки аккумуляторов дизель-генератора может быть установлено зарядное устройство с питанием от внешней сети.
• Система управления и контроля дизельной электростанции (ДГУ) и сопутствующее оборудование располагается в металлическом боксе, смонтированном на общей раме.

Комплектация и описание дизель-генератора 100 кВт

1. Состав электроагрегата АД-100С-Т400
1.2. Дизельный двигатель ЯМЗ-238М2-45, ЯМЗ-236М2-65, ЯМЗ236БИ, ММЗ Д-266.4, ЯМЗ-5348-120, CUMMINS 6BTAA5.9-G2 оборудован:
1.2.1. зарядным генератором и стартером;
1.2.2. электромагнитным клапаном аварийной остановки двигателя;
1.2.3. электрическим подогревателем ПОЖ 220В;
1.2.4. предпусковым подогревателем ПЖД-30;
1.2.2. электронным регулятором оборотов;
1.3. Генератор силовой синхронный:
1.3.1. «Marelli Motori» Италия, «Linz Electric» Италия, Stamford «Cummins Inc» Англия;
1.4. Система охлаждения:
1.4.1. водяной радиатор;
1.5. Система охлаждения масла:
1.5.1. масляный радиатор;
1.6. Тосол в системе охлаждения двигателя;
1.7. Дизельное масло в системе смазки двигателя;
1.8. Комплект АКБ 6СТ-132 и соединительный кабель;
1.9. Глушитель промышленный;
1.10. ЗИП для проведения работ по ТО:
1.10.1. фильтр масляный;
1.10.2. элемент фильтрующий грубой очистки топлива;
1.10.3. элемент фильтрующий тонкой очистки топлива;
1.10.4. комплект ремней привода генератора;
1.10.5. прокладка головки блока цилиндров;
1.10.6. набор инструментов;

2. Системы автоматики АД-100С-Т400
2.1. Пульт – щит управления дизель-генератора АД-100С-Т400-1Р 1-й степени автоматизации с ручным запуском - цифровой дисплей русифицированный на базе контроллера InteliLite NT MRS 11/16 «ComAp» Чехия (или аналог):
2.1.1. первая степень автоматизации - запуск станции по команде оператора с лицевой панели шкафа;
2.1.2. подключение и отключение нагрузки оператором;
2.1.3. измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
2.1.4. измерение основных параметров генератора: напряжение, частота и сила тока;
2.1.5. включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.
2.2. Пульт – щит управления дизель-генератора АД-100С-Т400-2Р 2-й степени автоматизации со встроенным блоком АВР (система автоматического запуска при пропадании напряжения) – цифровой дисплей русифицированный на базе контроллера «HT-GC-315» Швейцария, InteliLite NT AMF 20/25 «ComAp» Чехия (или аналог). Устройство автоматического ввода резерва АВР предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
2.2.1. автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ДЭС оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
2.2.2. пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков:
2.2.2.1. линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

3. Параллельная работа – синхронизация АД-100С-Т400
3.1. Параллельная работа синхронных генераторов АД-100 между собой и синхронизация с централизованной сетью, на базе контроллера «HT-GC-600» Швейцария, InteliLite NT «ComAp» Чехия (или аналог):
3.1.1. под параллельной работой АД-100 понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ДГУ. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС в зависимости от относительного значения тока будут одинаковы.
3.1.2. параллельная работа АД-100 с сетью обеспечивает увеличение общей мощности электростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
3.1.3. включение дизель-генератора 100 кВт на параллельную работу с сетью: в рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

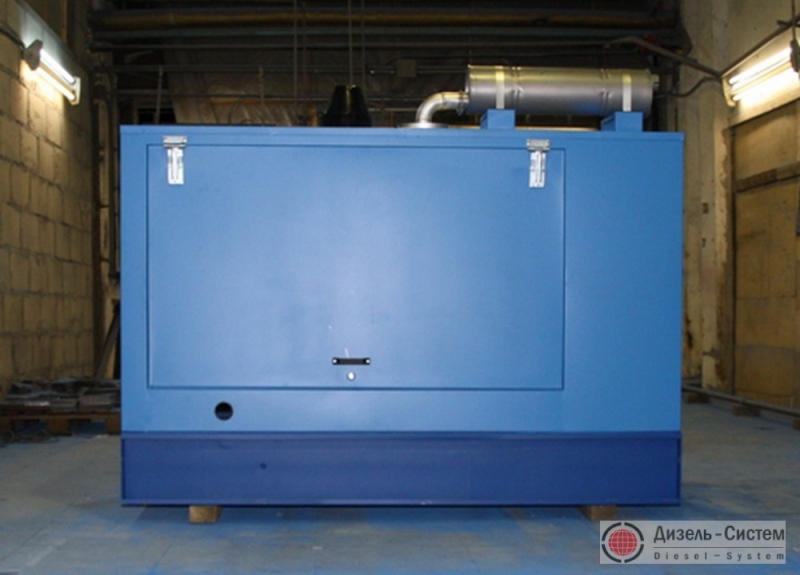

4. Капот всепогодный АД-100С-Т400-1РП
4.1. Погодозащитный капот (металлический всепогодный кожух):
4.1.1. металлический защитный кожух (капот), оборудованный неподвижными защитными жалюзи на проемах приточной и вытяжной вентиляции;
4.1.2. конструкция металлического кожуха и расположение дверей обеспечивают удобный доступ ко всем основным узлам дизельного генератора для их осмотра и сервисного технического обслуживания. Дверцы легко снимаются;
4.1.3. система газовыхлопа - газовыхлопной трубопровод дизеля с промышленным глушителем (уровень демпфирования шума 12 -15 дБА) с сильфоном и искрогасителем;
4.1.4. габариты АД-100 в капоте (ДхШхВ) 2500 x 1200 x 1750 мм;
4.1.5. общий вес 2150 кг;

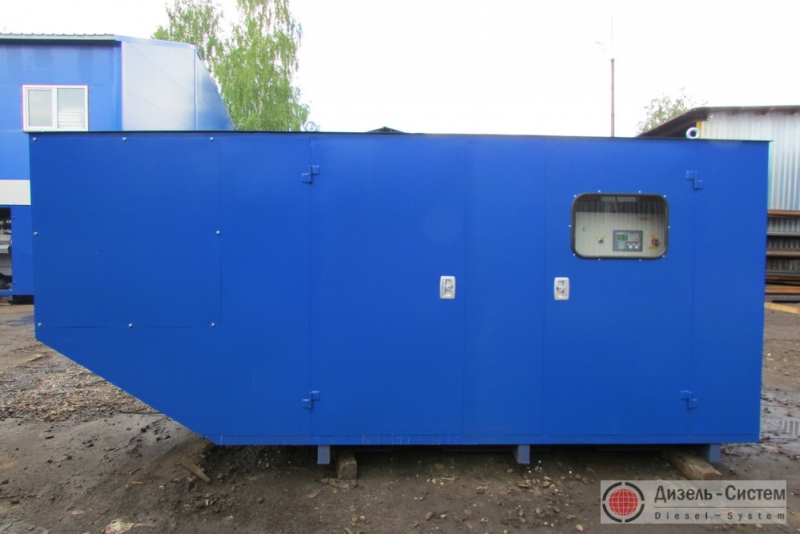

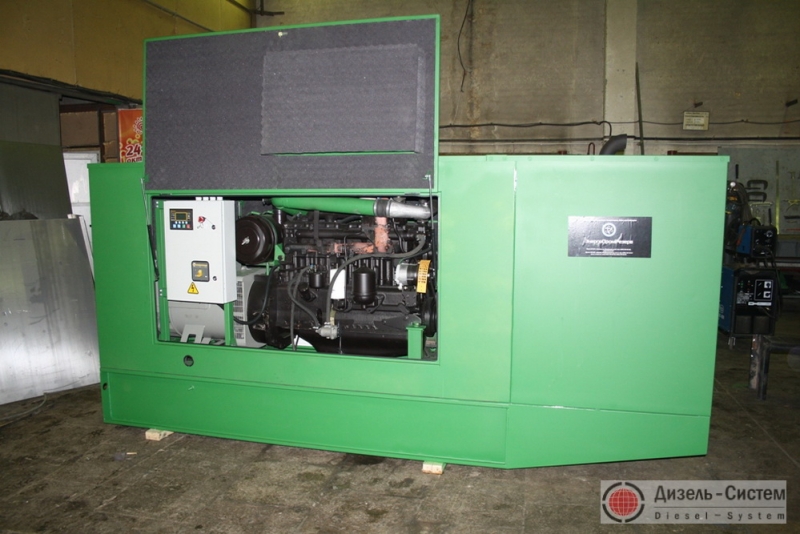

5. Кожух шумозащитный АД-100С-Т400-2РП
5.1. Кожух шумоизоляционный:
5.1.1. усиленная цельнометаллическая конструкция стенок, пола и крыши;
5.1.2. транспортные рымы, расположенные на крыше, для перегрузки и транспортировки оборудования за верхнюю часть кожуха;
5.1.3. удобная конфигурация дверей, обеспечивающая доступ к основным узлам оборудования и облегчающая его ремонт и сервисное обслуживание;
5.1.4. увеличенная толщина металлических стенок и дверей для снижения шума;
5.1.5. акустический термостойкий материал в качестве шумоизолирующего материала внутреннего пространства кожуха;
5.1.6. глушитель, расположенный внутри кожуха;
5.1.7. теплоизолированный газовыхлопной трубопровод дизеля;
5.1.8. воздушные каналы для дополнительного снижения шума;
5.1.9. цвет RAL 5005 синий или согласно требованиям заказчика;
5.1.10. габариты АД-100 в кожухе (ДхШхВ) 3500 х 1300 х 1750 мм;
5.1.11. общий вес 2250 кг;

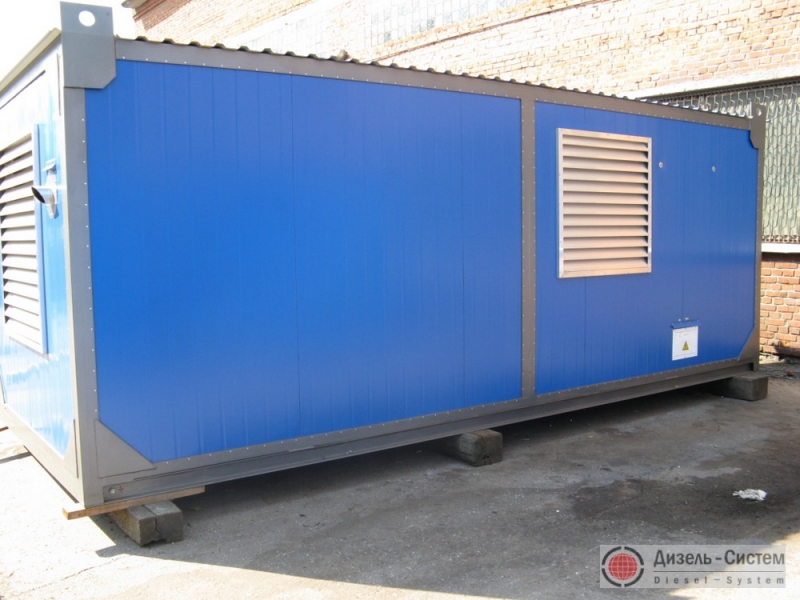

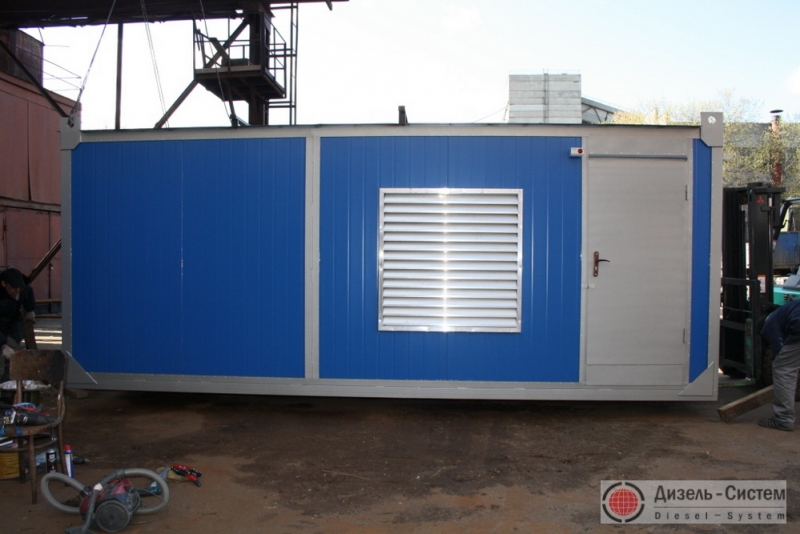

6. Конструкция и описание утепленного контейнера АД-100С-Т400-1РН(2РН)
6.1. Утепленный блок-контейнер типа «Север»:
6.1.1. силовой металлический каркас(швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или металлический профлист 1,5 мм, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной 4 мм;
6.1.2. утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
6.1.3. влажность: до 98% при + 25°С;
6.1.4. наклон относительно горизонтальной плоскости: до 10 градусов;
6.1.5. запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
6.1.6. звуковое давление не более 70 dBA;
6.1.7. степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
6.1.8. пожарная категория: В2 (по НПБ 105-03);
6.1.9. снеговой район: IV, V (СНиП 2.01.07-85);
6.1.10. ветровой район: IV, V;
6.1.11. сейсмостойкость: до 9 баллов;
6.1.12. срок службы: не менее 20 лет;
6.1.13. основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки;
6.1.14. в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
6.1.15. стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или металлический профлист, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
6.1.16. основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
6.1.17. все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
6.1.18. температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
6.1.19. внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
6.1.20. блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
6.1.21. входная дверь;
6.1.22. люк ввода-вывода силовых и контрольных кабелей;
6.1.23. цвет RAL 5005 синий или согласно требованиям заказчика;
6.1.24. габариты АД-100 в блок-контейнере (ДхШхВ) 4000 х 2350 х 2500 мм;
6.1.25. общий вес не более 4500 кг;

6.2. Оснащение контейнера АД-100С-Т400-1РН(2РН)
6.2.1. Блок-контейнер типа «Север» оснащён следующими системами:
6.2.2. клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе дизель-генератора. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
6.2.3. Алгоритм управления клапанами:
6.2.3.1. при неработающей ДГУ впускной и выпускной клапаны закрыты.
6.2.3.2. после запуска ДГУ (появлении напряжения на выходе) выпускной и впускной клапан открываются.
6.2.3.3. при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются.
6.2.4. АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
6.2.5. ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
6.2.6. огнетушители ОУ-2 – 2 шт.
6.2.7. ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
6.2.8. масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
6.2.9. система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
6.2.10. комплект аккумуляторных батарей АКБ 6СТ-132 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.

7. Документация АД-100С-Т400
7.1. Комплект эксплуатационной документации:
7.1.1. паспорт двигателя;
7.1.2. паспорт синхронного генератора;
7.1.3. паспорт электроагрегата;
7.1.4. паспорт пульта управления;
7.1.5. руководство по эксплуатации электроагрегата;
7.1.6. руководство по эксплуатации двигателя;
7.1.7. руководство по эксплуатации синхронного генератора;
7.1.8. руководство по эксплуатации пульта управления;
7.1.9. сертификат на электроагрегат;
7.1.10. сертификат на контейнер;

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.

Применение дизель генератора мощностью 100 кВт АД 100:

• Дизельные электроагрегаты 100 кВт АД 100 предназначены для получения трехфазного электрического тока напряжением 400 В, частотой 50 Гц.
• В качестве основных источников электроснабжения применяются для автономных объектов (удаленные населенные пункты, фермерские хозяйства, вахтовые поселки, буровые установки и т.п.).
• В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надежности энергообеспечения (учреждения здравоохранения, школы, банки, гостиницы, спортивные сооружения и т.п.).

Дизель-генераторы (электростанции) мощностью 100 кВт / 125 кВА реализуются в различном исполнении:

• в шумозащитном кожухе

• открытые на раме

• в утепленном контейнере (тип Север)

• передвижные на шасси (прицеп)


Исполнение электростанции 100 кВт подбирают в зависимости от области применения, условий эксплуатации, наличия помещения, необходимости в перемещении установки и окружающей среды выбирают наиболее подходящее.

Открытые дизель-генераторы 100 кВт на раме используют в закрытом помещении при возможности стационарного монтажа системы и отсутствии необходимости в мобильности установки.

Электростанция 100 кВт в кожухе имеют преимущества по сравнению с открытой установкой по шумовым характеристикам, т.к. имеют значительно более низкий уровень шума при работе электростанции, также такая закрытая система эффективно защищает электрогенератор от непогоды.

Генераторы 100 кВт в контейнере или на шасси имеют особые преимущества, к которым можно отнести возможность достаточно легкой транспортировки установки с объекта на объект, а также то, что дизель-генератор 100 кВт (125 кВА) можно использовать в любых погодных условиях. Дизель-генераторы АД 100 кВт широко используются в условиях Севера (например, блок-контейнер "Север"). Генераторы 100 кВт в миниконтейнере имеют более компактный размер, что имеет значение при необходимости экономии площадей производства.

Установка дизель-генераторов (АД-100) в контейнер - один из наиболее используемых вариантов, которые применяются в формировании передвижных электростанций. Конструкция такого рода носит название блок-контейнер. Он предназначен для надежного размещения электрогенератора, обеспечения работы в трудных климатических условиях, мониторинга и дистанционного управления. Существуют дополнительные системы, которыми оборудуются генераторы и контейнеры для конвертации электрогенераторов в автоматизированные установки. Возможна установка в блок-контейнер не только генераторов, но и какого-либо иного технологического оборудования.

В экстремальных условиях при пониженных температурах гарантирована эффективная работа дизельных электрогенераторов в контейнере «Север». Хотя этот блок-контейнер предназначен не только для эксплуатации при отрицательных температурах, т.к. диапазон его работы от -50°С до +50°С. Контейнер «Север» способен обеспечить надежную теплоизоляцию и низкий уровень шума работающему генератору. С помощью данной конструкции можно легко доставить электрогенератор к месту эксплуатации, т.к. она обладает повышенной мобильностью. Контейнер «Север» предназначен для генераторов основного, резервного и аварийного электроснабжения широкого диапазона мощности.

Соответствие стандартам:

Дизель генератор 100 кВт АД 100 соответствует ГОСТ-13822.

Варианты исполнения АД-100С-Т400:

 Система управления АД-100 на базе контроллера AMF 20/25 «ComAp» 2 степени автоматизации - автоматический запуск ДГУ (АВР)

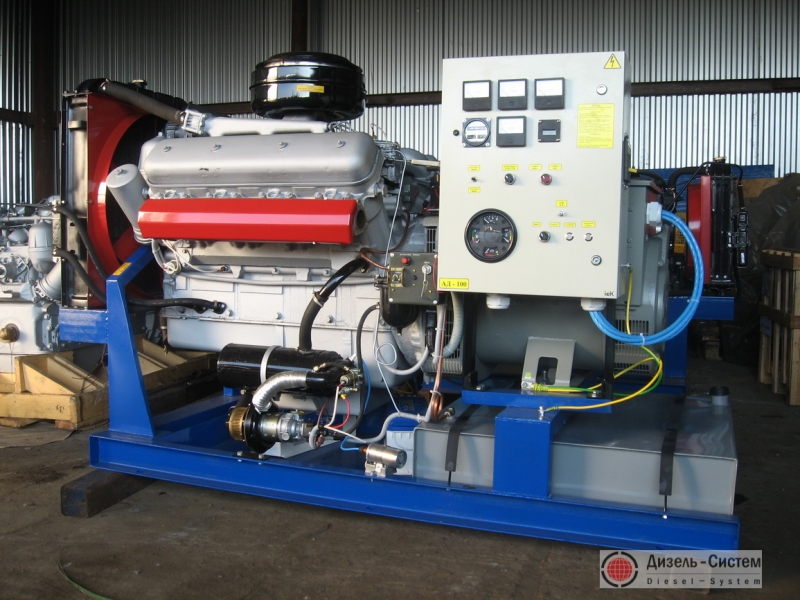

 Система управления АД-100 со стрелочными приборами 1 степени автоматизации - ручной запуск ДГУ

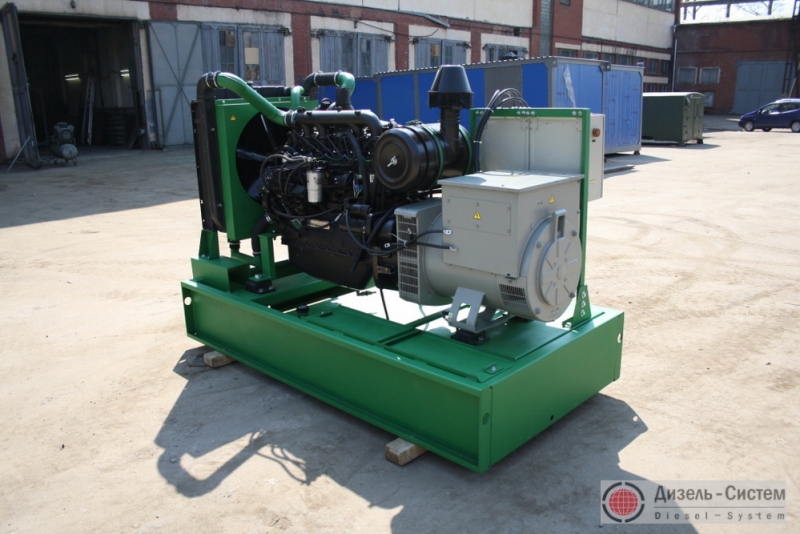

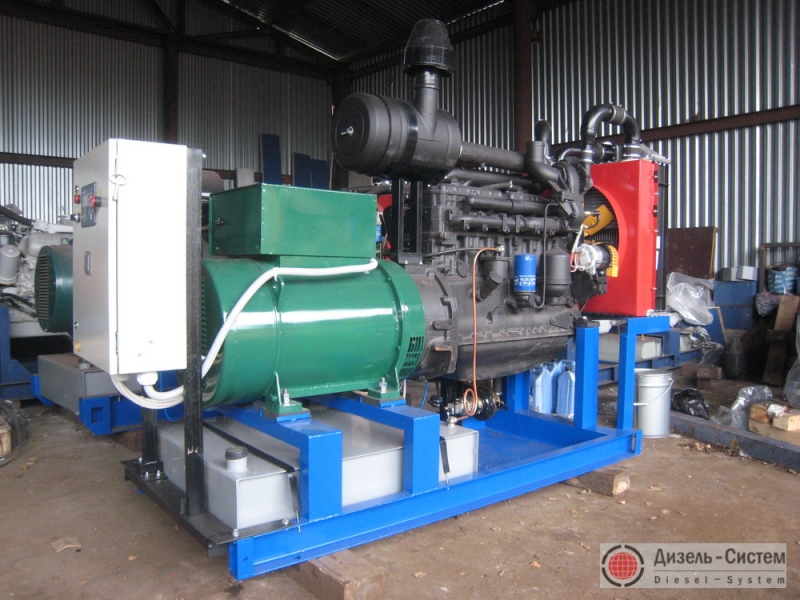

 АД-100 на двигателе ММЗ Д-266.4 открытого исполнения на раме

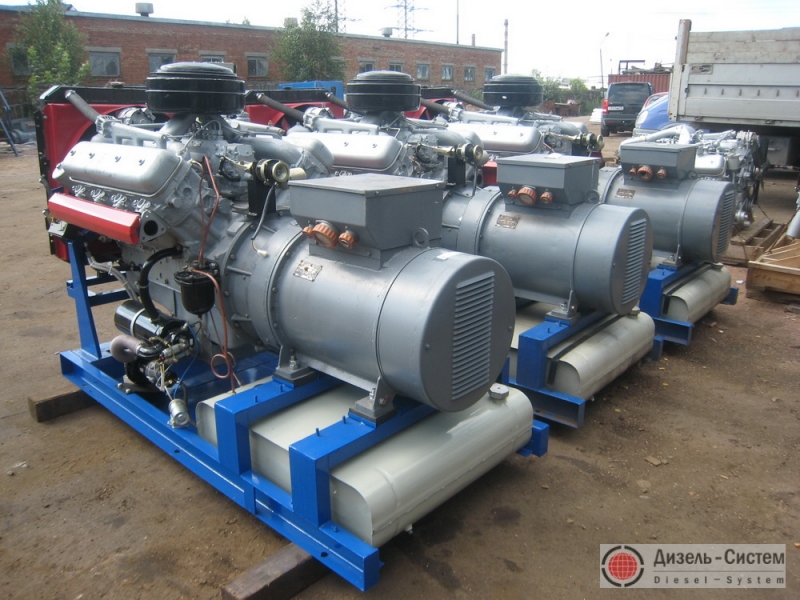

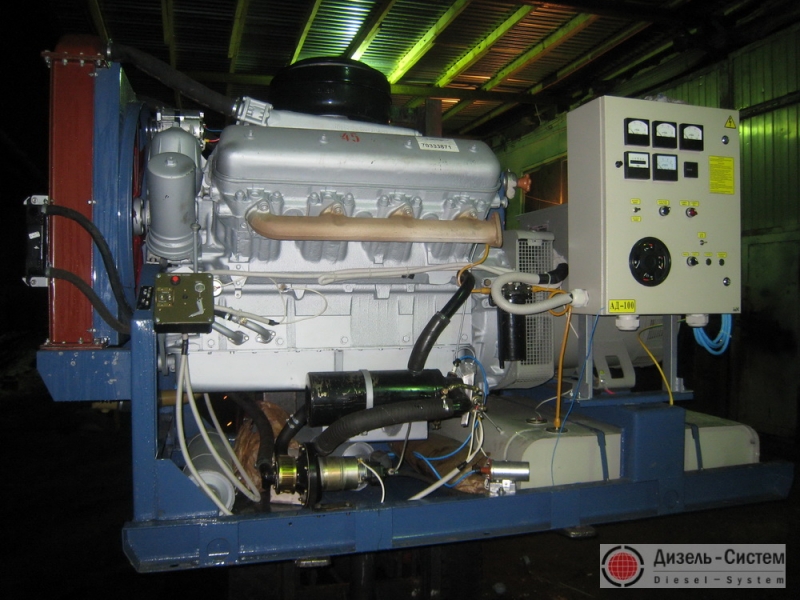

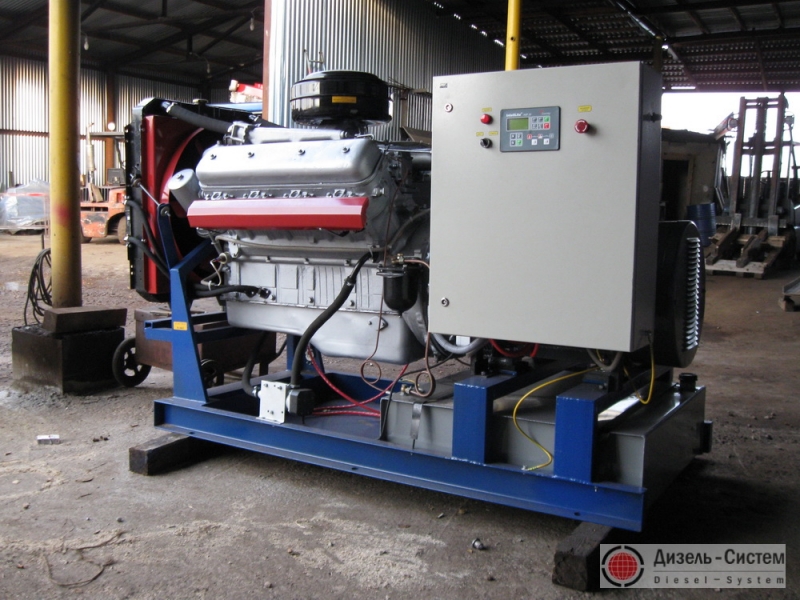

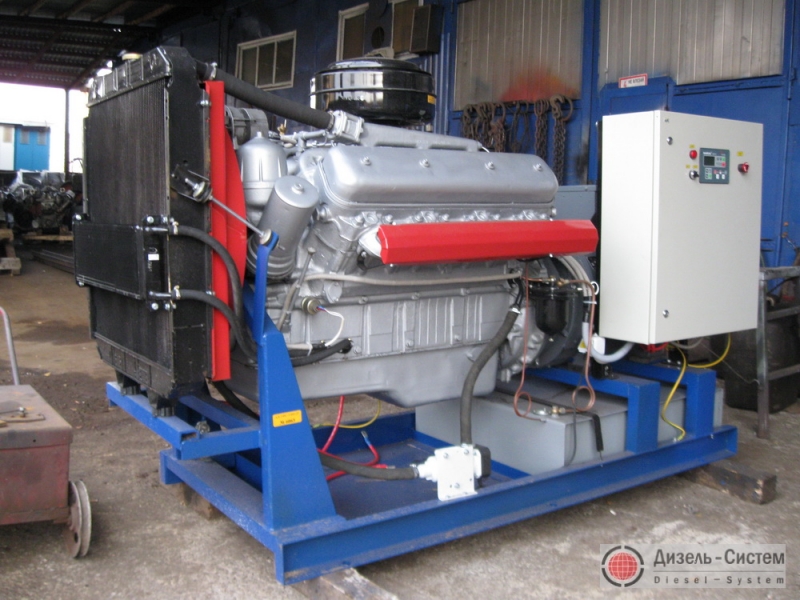

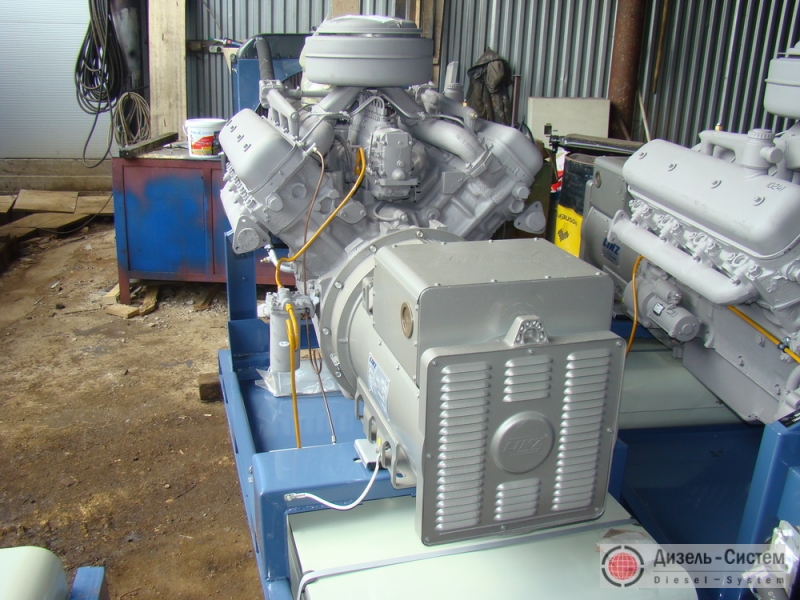

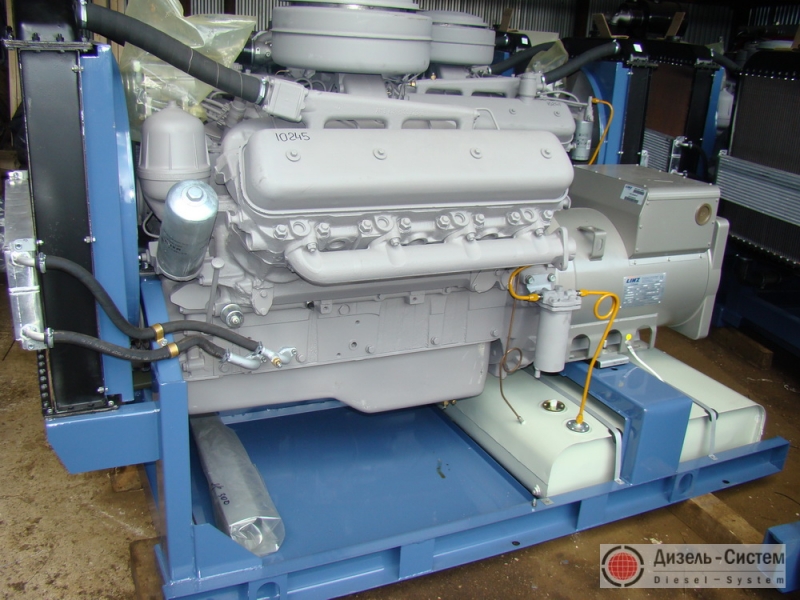

АД-100 на двигателе ЯМЗ-238М2-45 открытого исполнения на раме

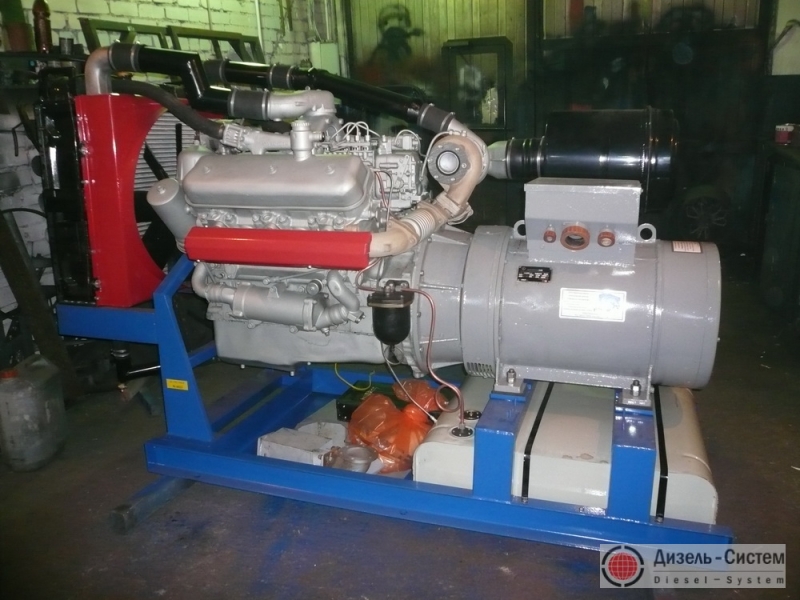

АД-100 на двигателе ЯМЗ-236БИ открытого исполнения на раме

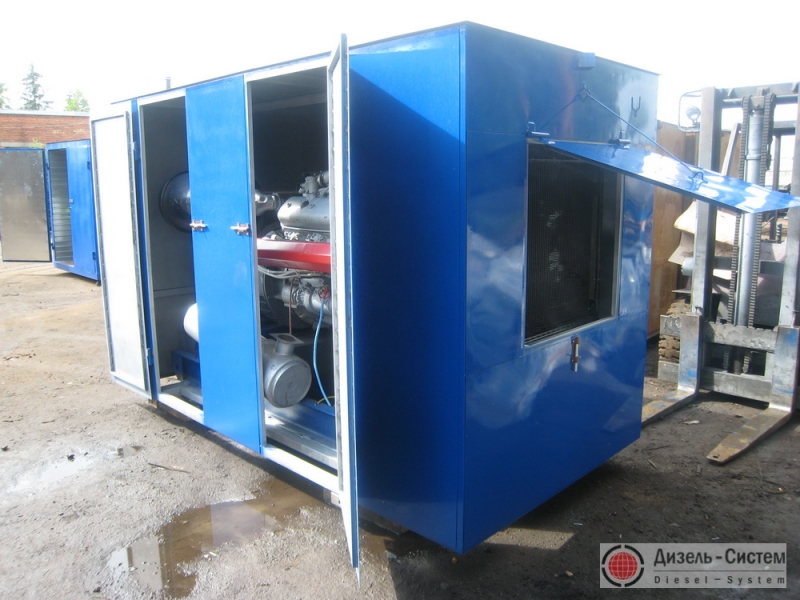

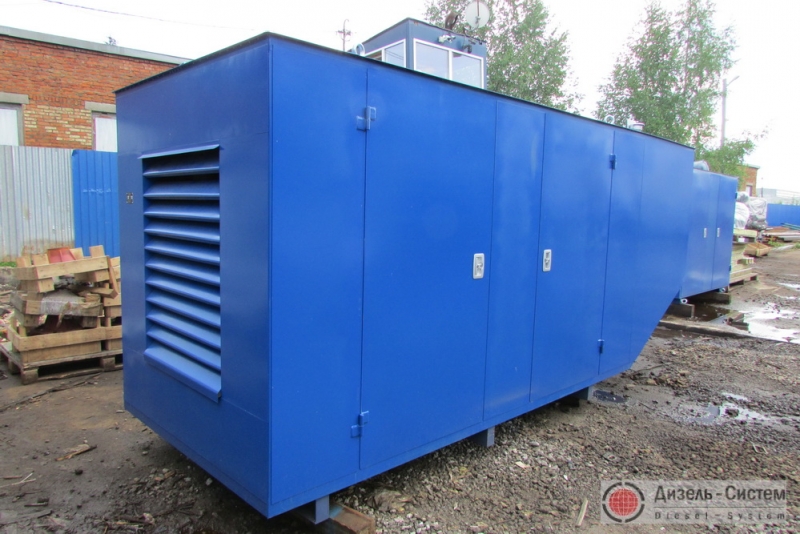

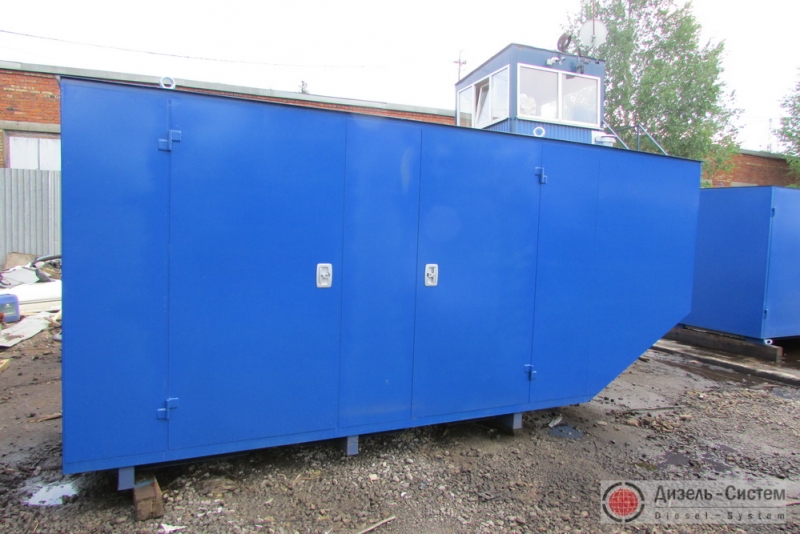

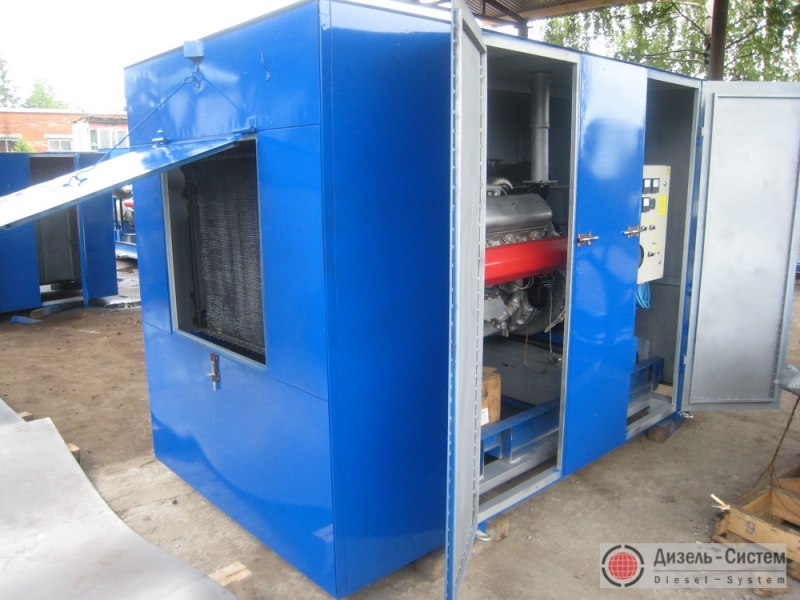

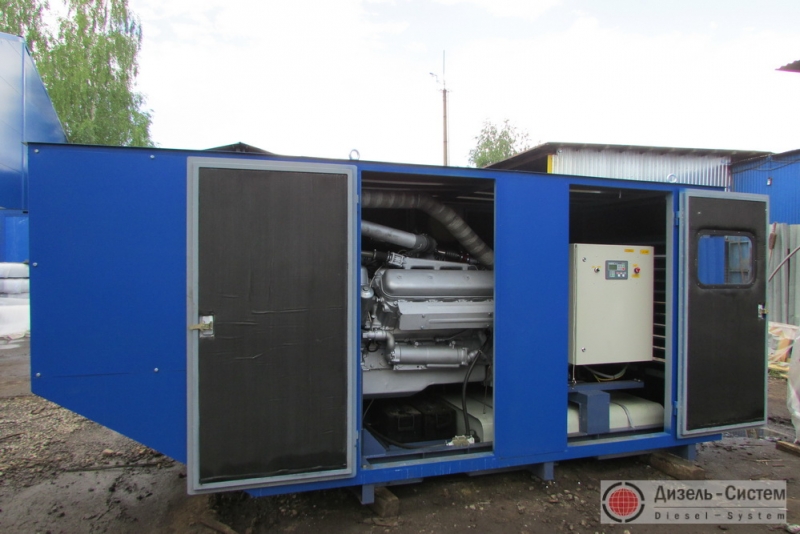

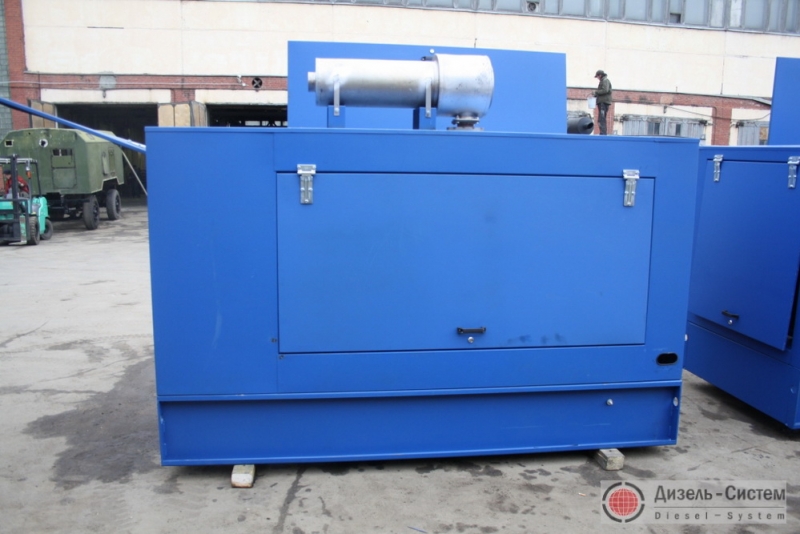

АД-100 в кожухе (в капоте)

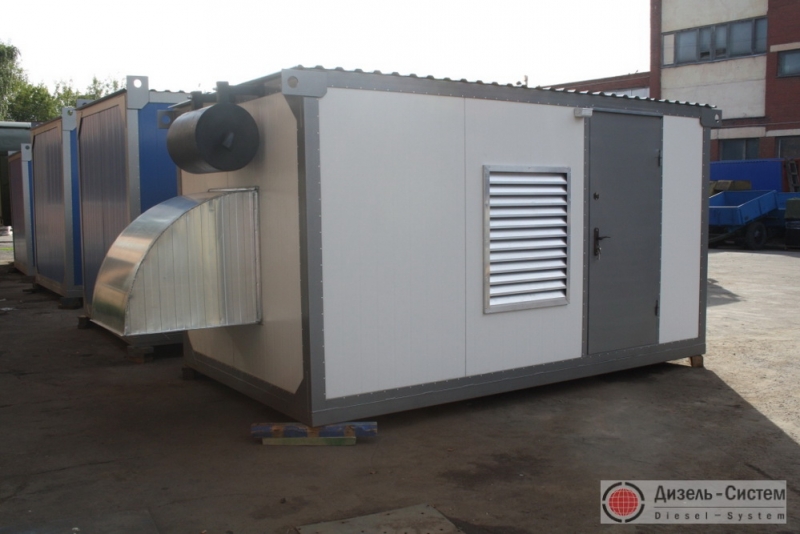

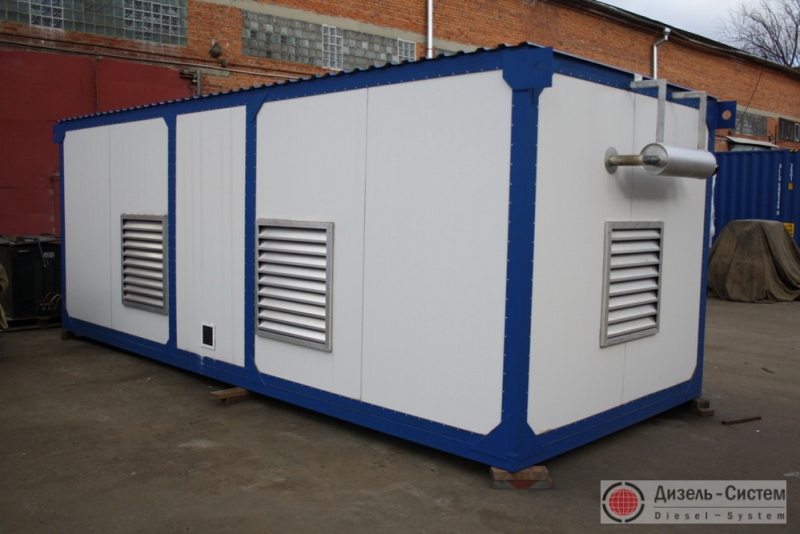

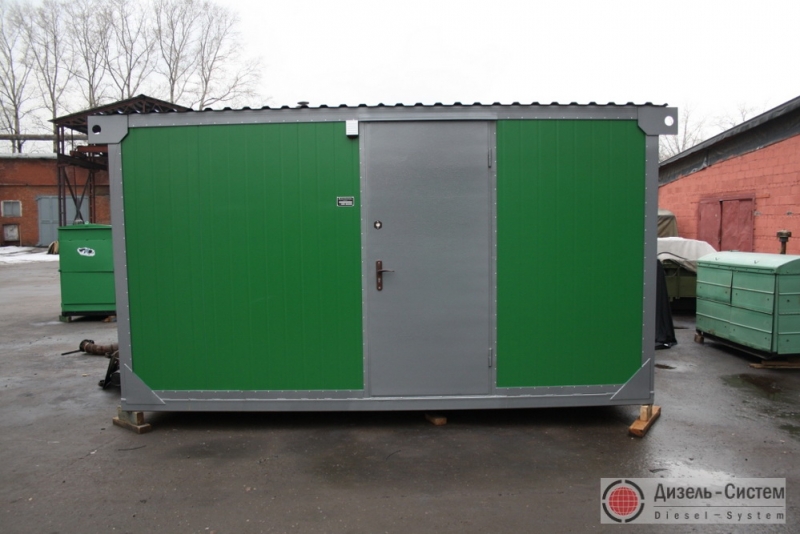

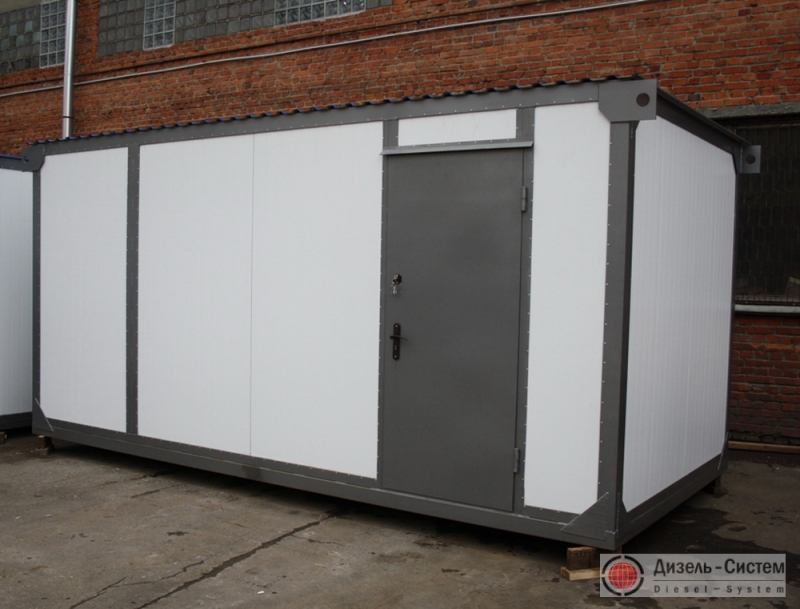

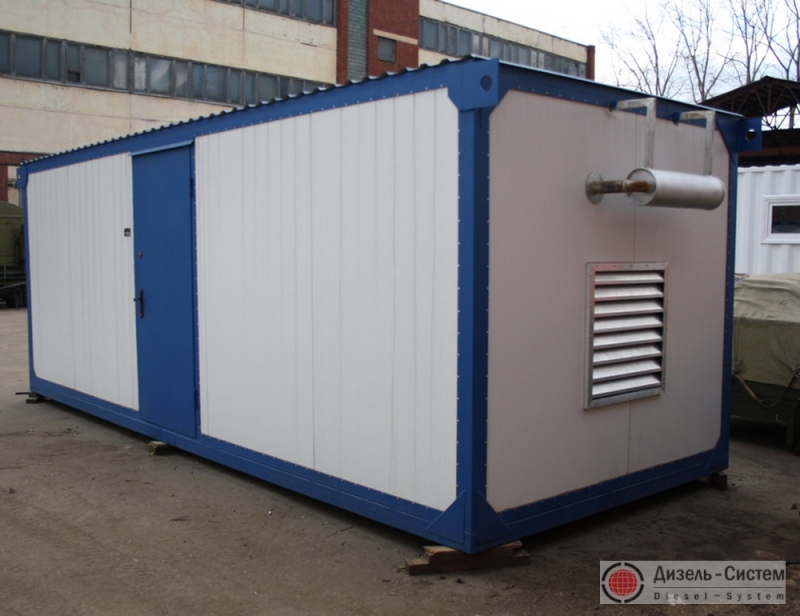

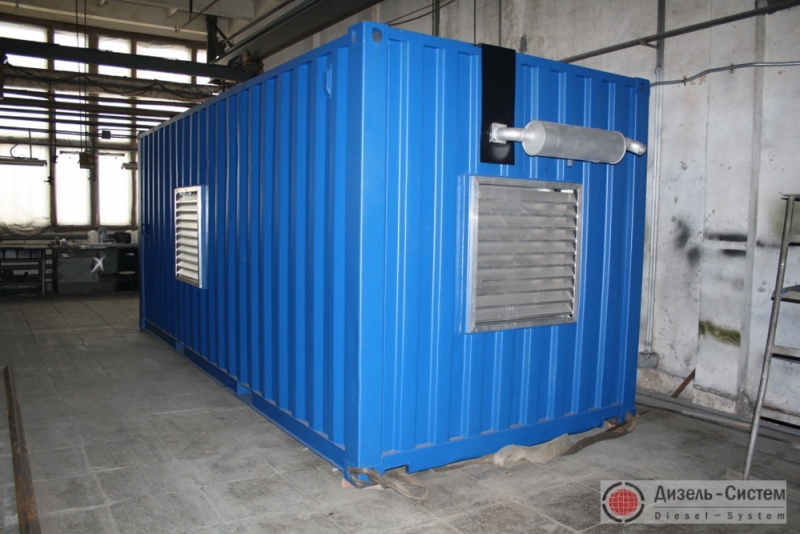

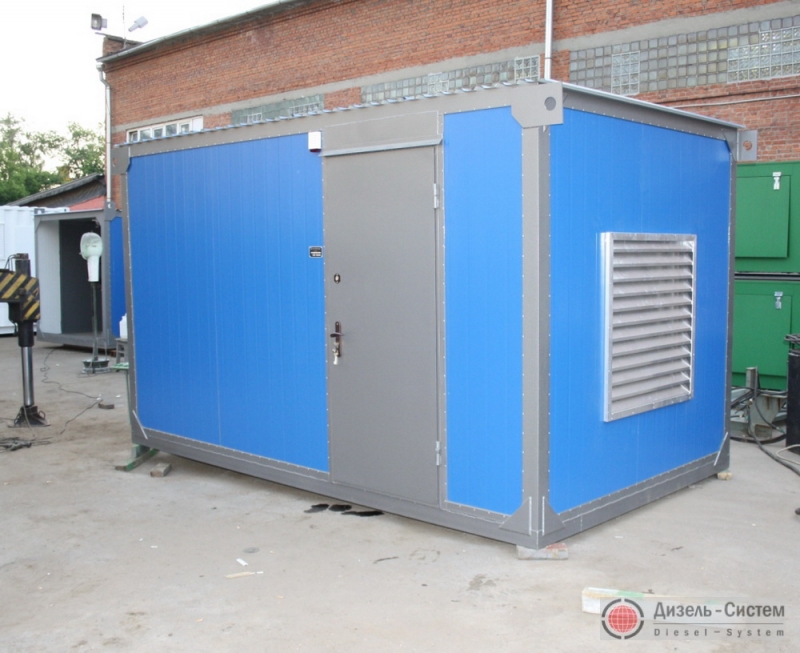

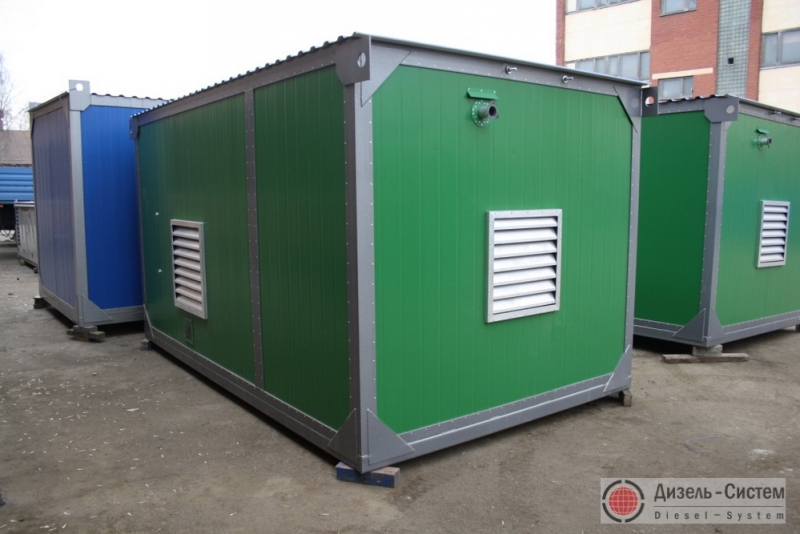

АД-100 в контейнере (контейнерного типа)

АД-100 в мини контейнере (мини блок контейнеры)

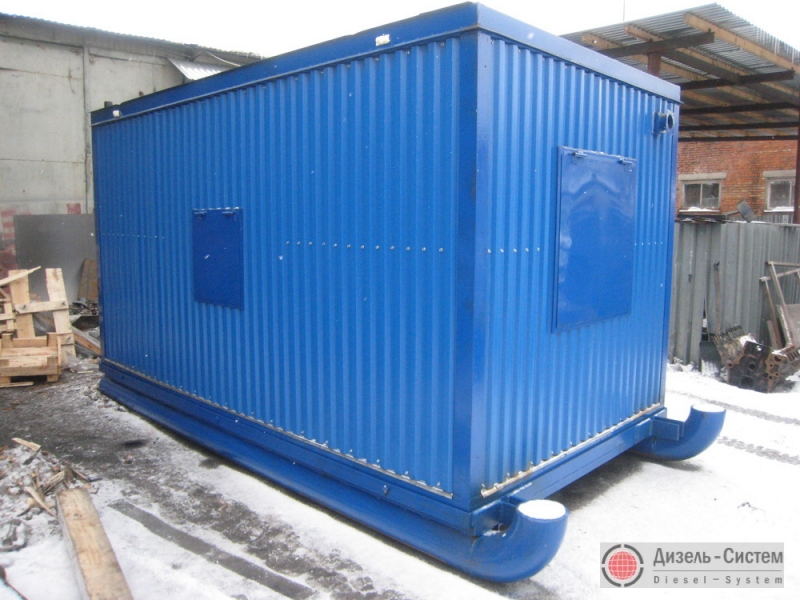

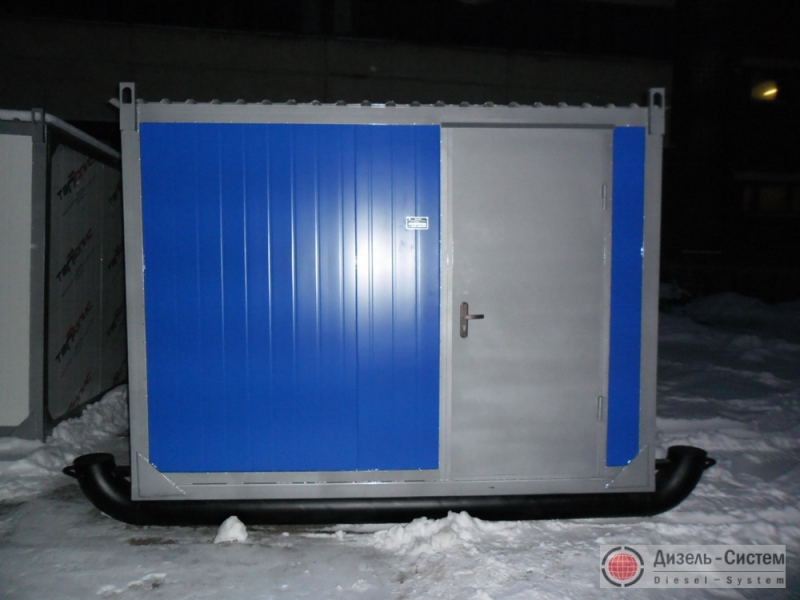

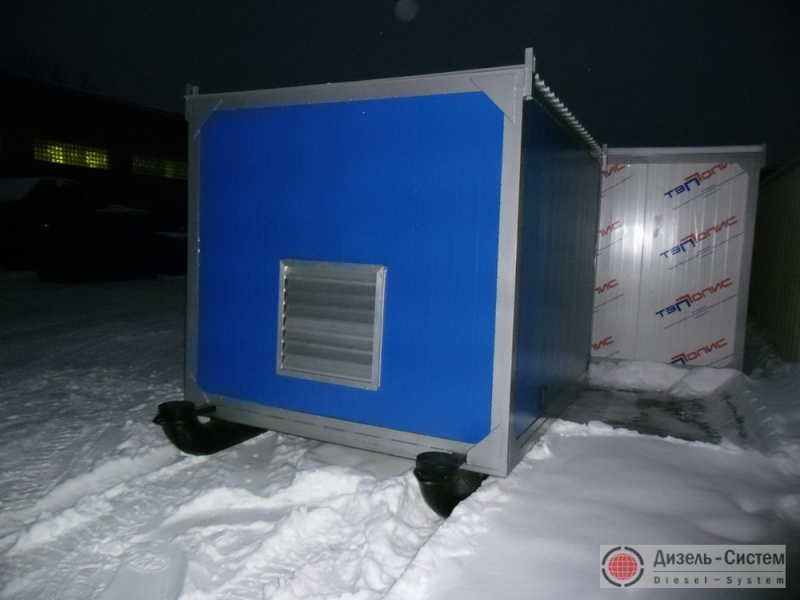

АД-100 в контейнере на салазках (контейнер на санях)

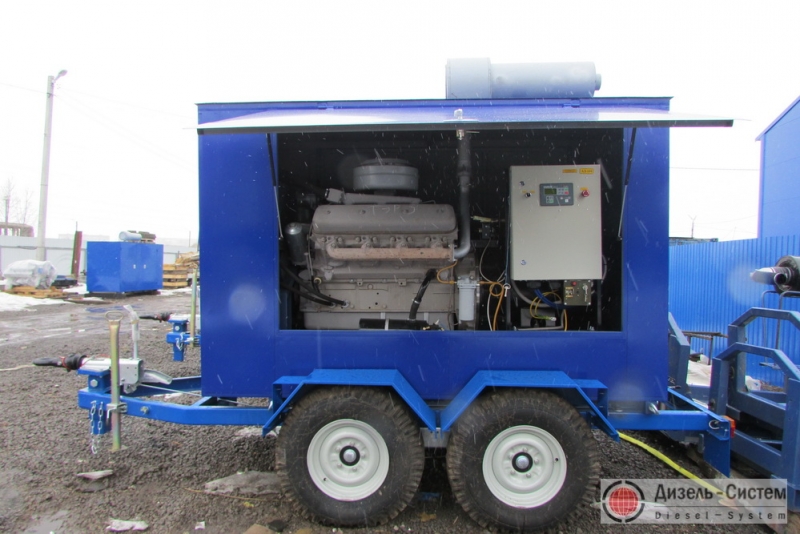

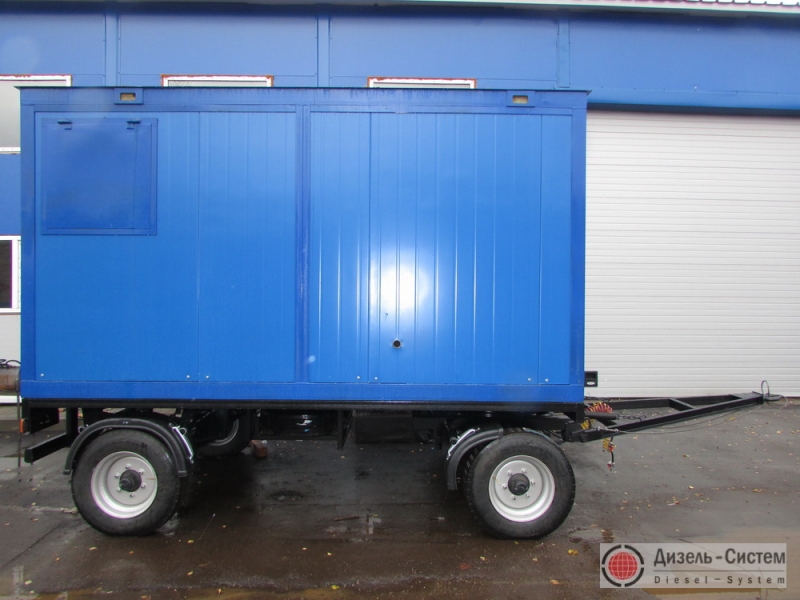

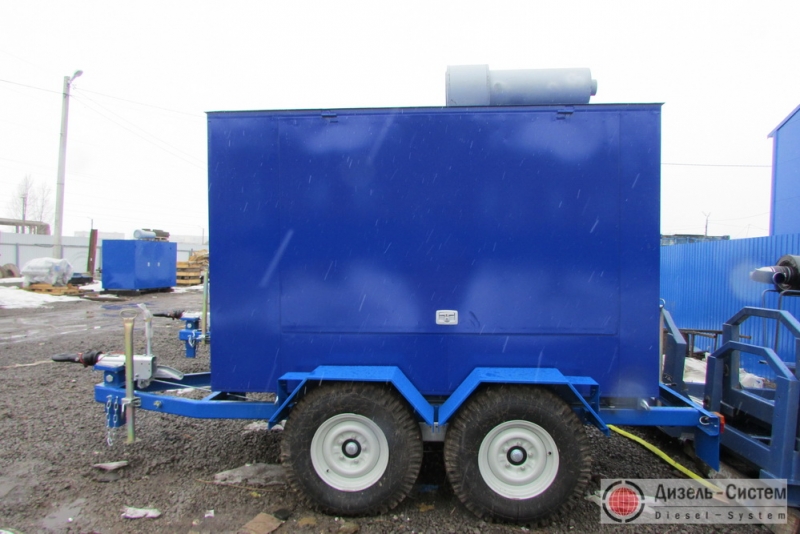

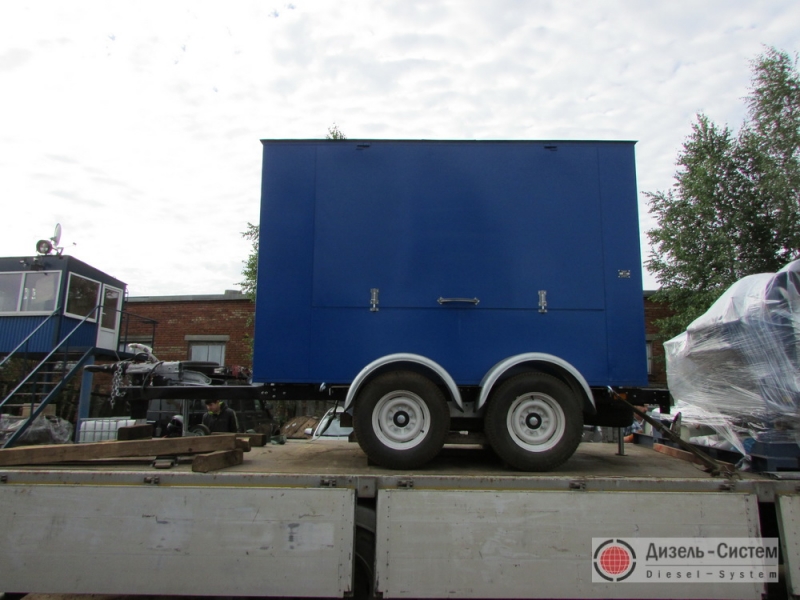

АД-100 в контейнере на прицепе (контейнер на шасси)

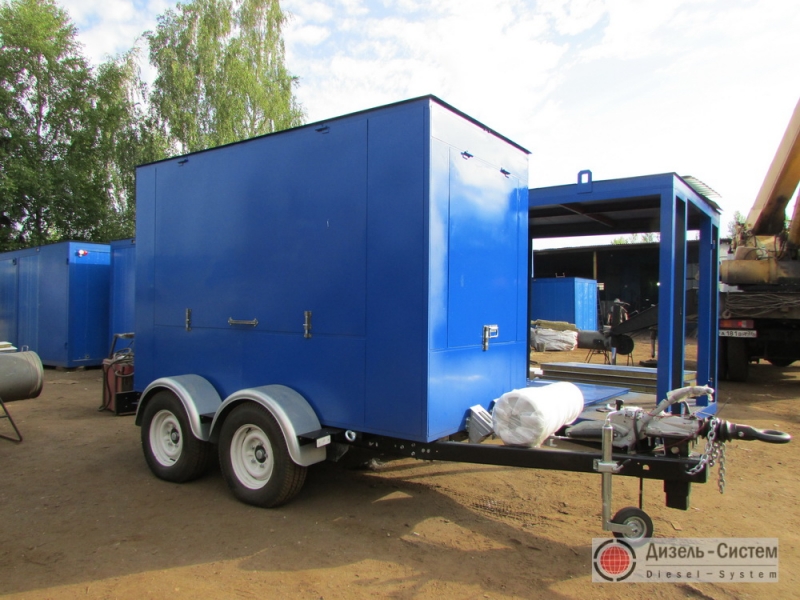

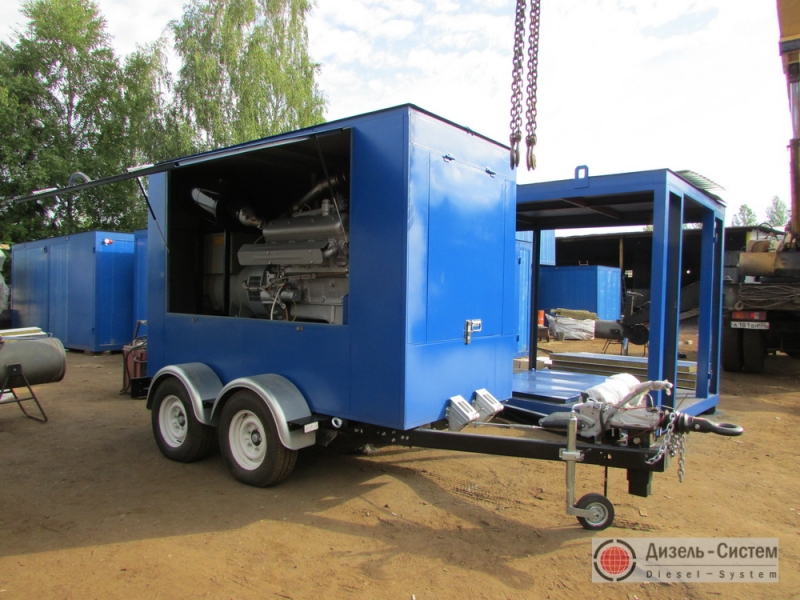

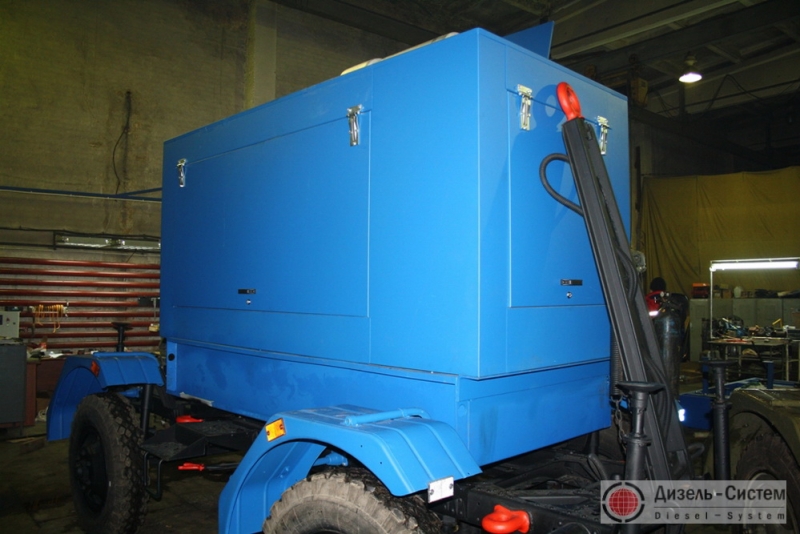

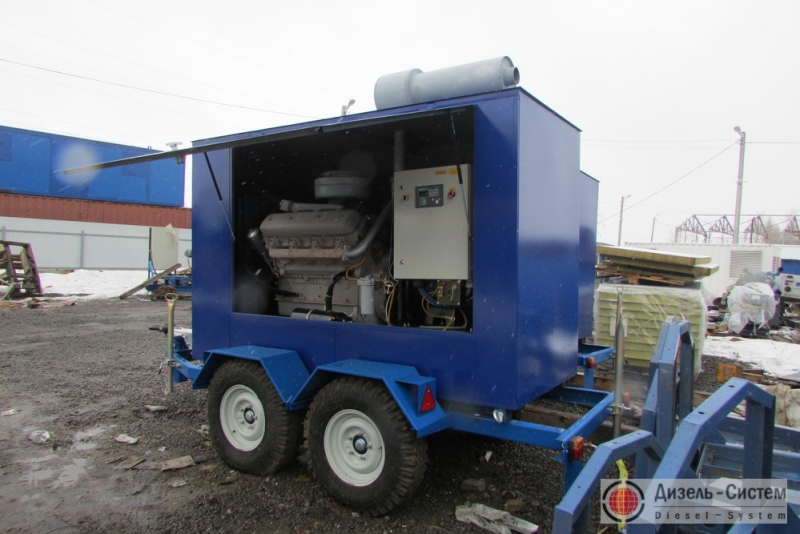

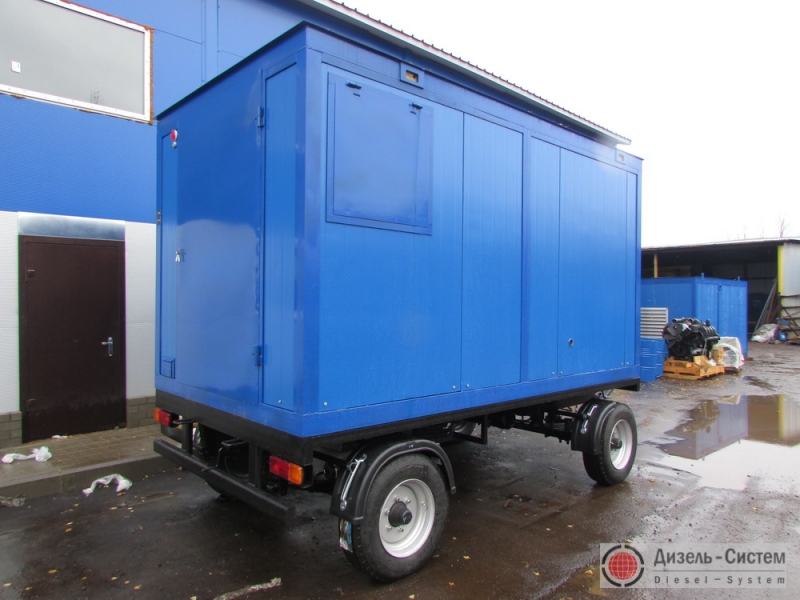

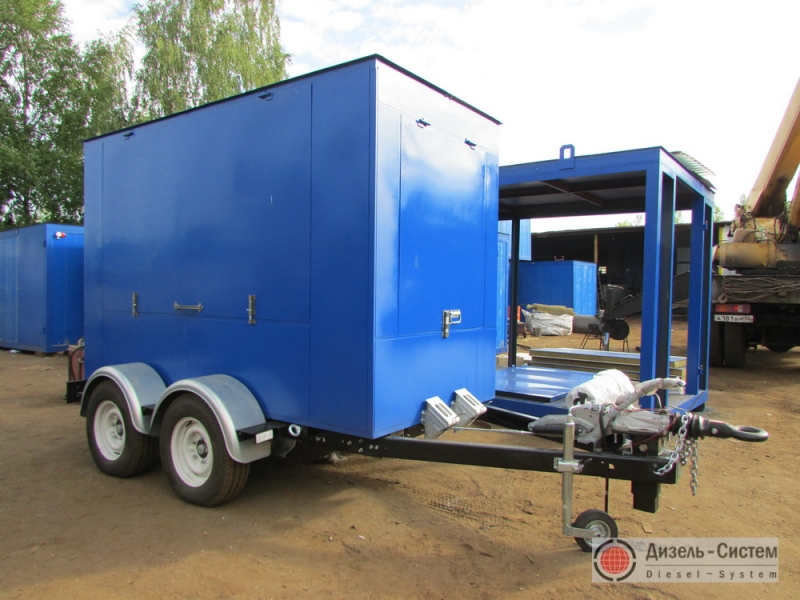

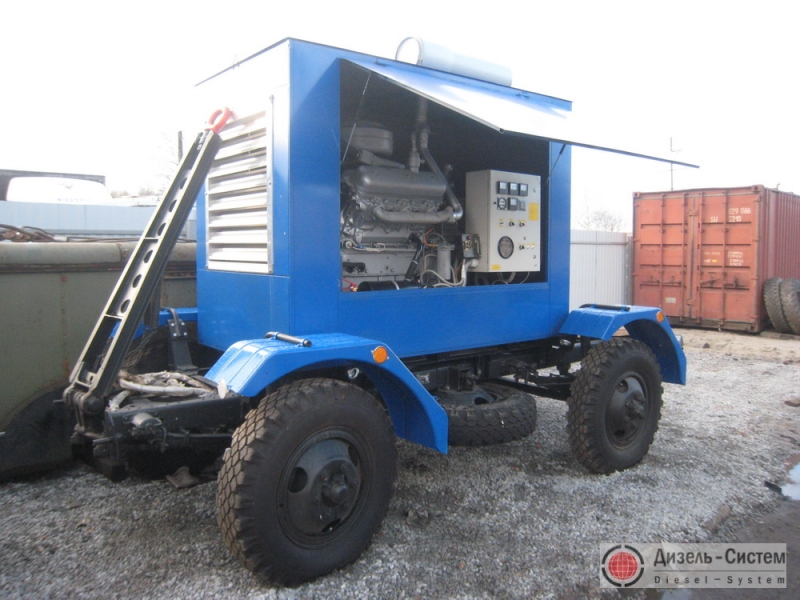

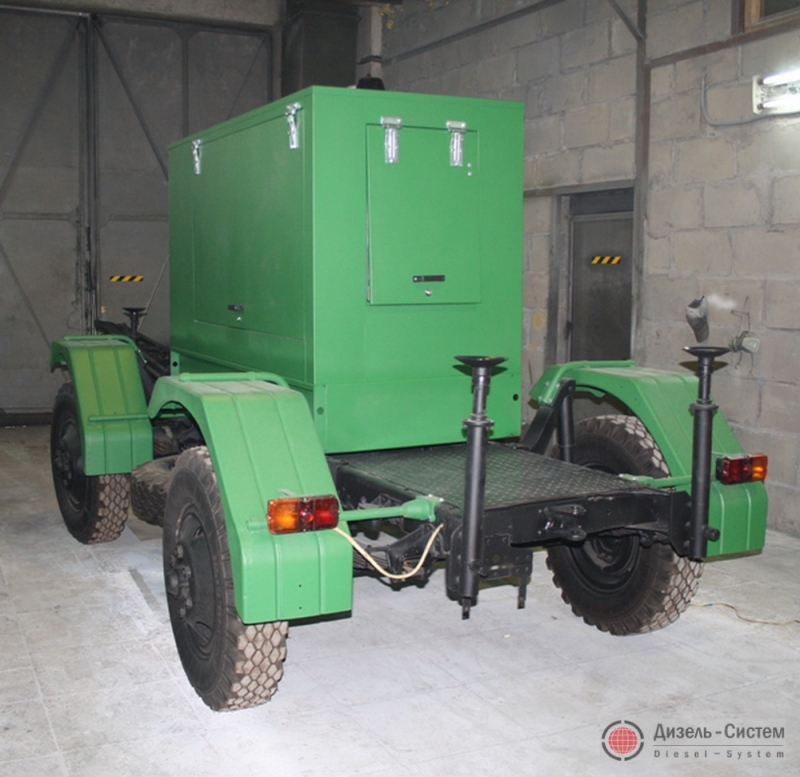

АД-100 на прицепе (на шасси) передвижные электростанции 100 кВт
