Дизельные электростанции 1 степени автоматизации. В наличии!

Дизельные генераторы электростанции 1 степени автоматизации ручной запуск

Дизельные электростанции 1 степени автоматизации с ручным запуском ДГУ предназначенные для ручной работы комплектуются ручными пультами управления и предназначены для контроля и управления в ручном режиме.

Пульт управления 1 степени автоматизации с ручным запуском и управлением ДГУ обеспечивает следующие функции:

Первая степень автоматизации - ручной запуск ДГУ

• запуск станции по команде оператора с лицевой панели шкафа;
• подключение и отключение нагрузки оператором;
• измерение основных параметров двигателя; давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
• измерение основных параметров генератора: напряжение, частота и сила тока;
• включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.

Назначение:

Щиты управления 1-й степени автоматизации с ручным запуском предназначены для управления и контроля работы электроагрегата с изолированной или заземленной нейтралью.

Условия эксплуатации:

• диапазон температур окружающей среды от минус 40°С до +50°С;
• относительная влажность воздуха до 98% при 25°С без конденсации влаги;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров газов, разрушающих металлы и изоляцию, запыленность воздуха не более 0.01 г/мЗ;
• степень защиты IP20 по ГОСТ 14254-96;
• категория климатического исполнения УХЛ 2 по ГОСТ 15150-69;
• группа механического исполнения М 25 по ГОСТ 17516.1-90.

Технические характеристики:

Щиты 1-й степени автоматизции обеспечивают следующие режимы управления электроагрегата:

• местный, с лицевой панели пульта управления;

В местном режиме управления щиты обеспечивают следующие операции по запуску электроагрегата:

• запуск двигателя электроагрегата электростартером;
• блокировку включения стартера при работающем двигателе при включении  тумблера защиты.

Во время работы электроагрегата щиты управления обеспечивает (измерение и отображение следующих параметров работы электроагрегата):

• величины тока нагрузки по каждой фазе;
• величины частоты тока генератора;
• величины напряжения;
• величины напряжения аккумуляторной батареи;
• давления масла;
• температуры охлаждающей жидкости;
• уровня топлива;
• времени работы электроагрегата с начала эксплуатации;

Аварийно-предупредительную световую сигнализацию:

• при низком уровне топлива;

В режиме местного управления, аварийный останов двигателя электроагрега­та (аварийная защита):

• при низком давлении масла;

• при перегреве охлаждающей жидкости или масла;

Устройство и работа:

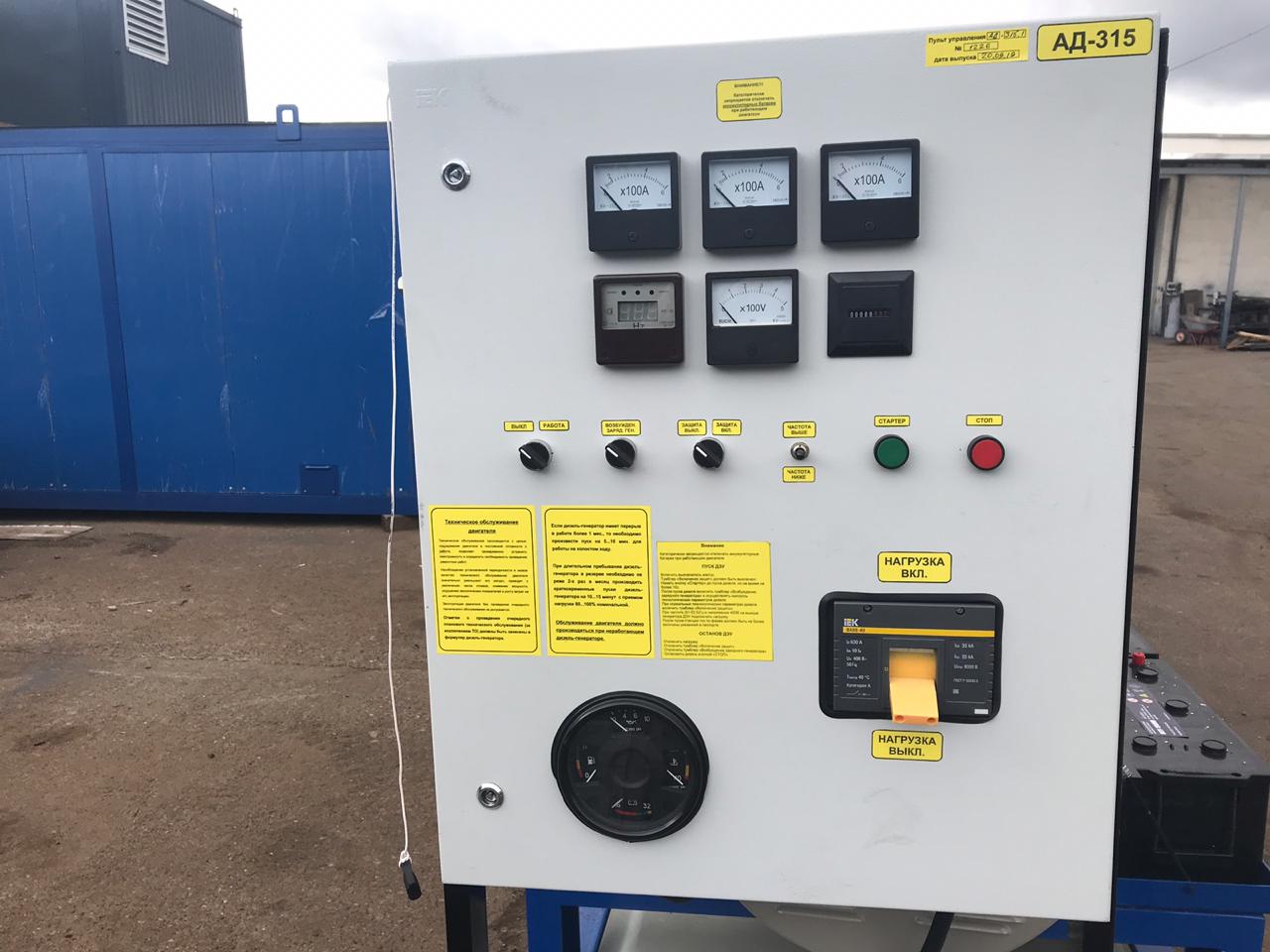

Конструктивно пульт управления и силовой щит выполнены в виде шкафа в металлическом корпусе. Питание и внешние устройства подключаются к шкафу с по­мощью комплекта кабелей.

Пульт управления 1-степени автоматизации контролирует:

• работу двигателя по информации от датчиков;

Пульт управления измеряет:

• токи, напряжения и частоту генератора;
• наработку с начала эксплуатации;
• параметры двигателя:
• давление масла;
• температуру охлаждающей жидкости;
• уровень топлива;
• напряжение АБ.

Пульт управляет:

• стартером;
• электродвигателем механизма привода топливной рейки ТНВД;
• величиной уставки напряжения генератора.

Силовой щит предназначен для подключения нагрузки к электроагрегату и защиты генератора электроагрегата от коротких замыканий и перегрузок.

При останове электроагрегата пульт управления обеспечивает останов двигателя электроагрегата перемещением исполнительного механизма привода ТНВД в положении останова.

Основные технические характеристики щитов управления 1-степени автоматизации приведены в таблице:
